TS-830メンテナンス

仕事の都合でホームQTHからの運用を準備しています。
もちろんFT-102も使う予定ですが、102のライバルでもあり評判が高いTS-830は一度使ってみたいリグであり、いつものごとくオク落しました。

無線の造詣があまりない方の出品のようで、重要なアピールポイントである「フィルターフルオプション」が謳われていませんでした。
実にもったいないですが、当方にはラッキーでした。
アルミ削りだしメインノブKB-1がついている点でも「フルオプション」です。（これは外見でわかる）

パネルの小キズ、ケースに若干のサビが出ていますが、内部のホコリ等は少なく、製造から30年超えを考えると上物と思います。
しかしながら、以下のような不具合がありました。

・送受切り替え後感度不安定　（ANTリレー接点劣化）　→　接点磨き
・AGCがSLOWにならない　（AGCロータリSW接点不良）　→　SWばらして接点磨き　
・特定のバンド（特に14,21)で感度が低く、 バンドSWを微妙に動かすと感度UP　→　バンドSW修理

バンドSWの接触不良が明らかなのですが、 このままではメンテナンス困難です。

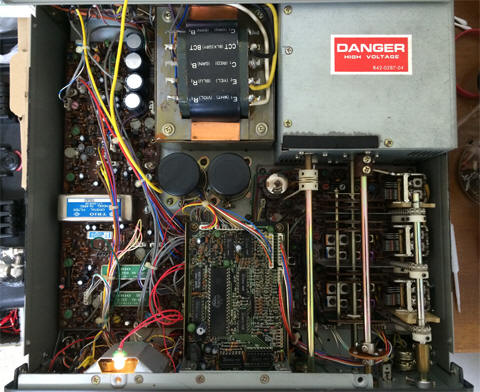

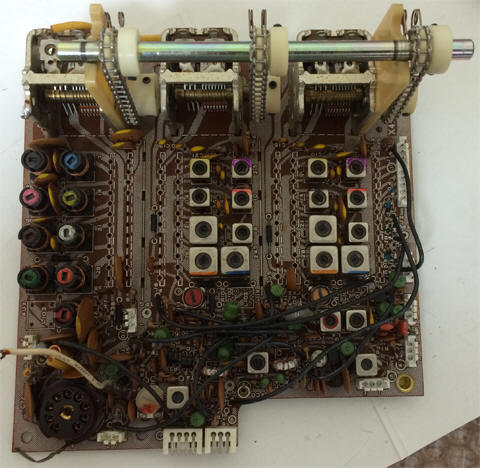

RFユニットを摘出し、バンドSWを完全に外すことにします。
電動式の半田除去ツールがあると簡単に外せます。

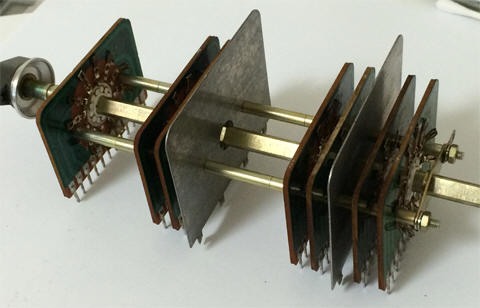

問題のバンドSWウェハー

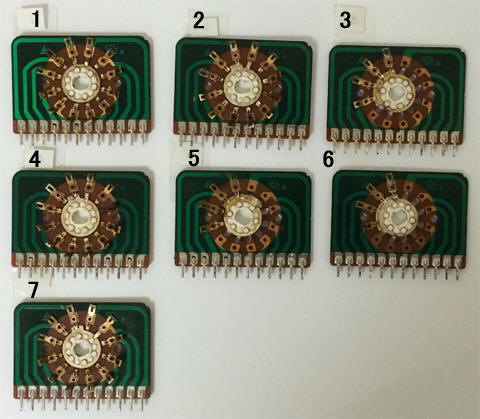

１．バンドデータ用
２．ANT回路
３．上記のローバンド追加コンデンサ
４．送受共用部分（受信プリアンプ出力側、送信ドライブ回路入力側）
５．上記のローバンド追加コンデンサ
６．送信ドライブ回路出力側
７．上記のローバンド追加コンデンサ

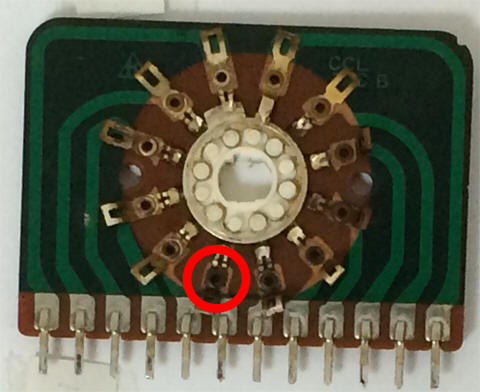

リベットが緩く、ステータ側接点がぐらついて基板と接触不良になっている。
緩いのは基板ピンに近く、曲げられている接点のリベットのみ。たぶん曲げた際に緩んだと思われます。

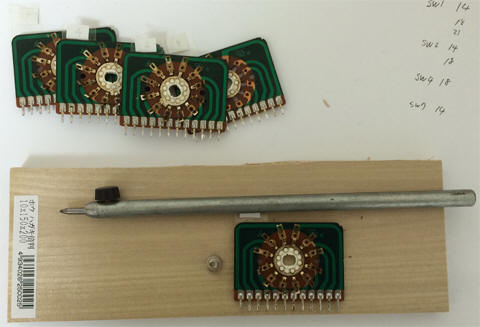

ビス（TS-830のケース固定ねじ）を台座に、叩いてカシメ。台座なしで叩くと、ボードを割る虞がある。
ポンチにしているのは、折れた超硬ドリルビット。

 叩きすぎても壊す原因になるので、ほどほどに。割ると補修はないですから。

接点洗浄剤（リレークリーナー）で洗浄の後、接点不良の予防としてナノカーボンを薄く塗布し組み付け。
ナノカーボンは可動接点に対してかなり効きます。

DLした英文サービスマニュアル（SM)に従い、主要な調整を実施。
大きなズレは無かったように思います。

SMによれば、+8dBuの時にS1、+40dBuにてS9になるよう調整、とあります。
等間隔とすれば4dB/Sなのですが、実際には下記のように、S1側は1.5dB/S、S9側は7dB/S程度と等間隔になりません。

TS-830のSメータは正確だ、という情報もあるので、さらなる調整の余地がありそう。
...JR3TGSさんのサイトhttp://www.eonet.ne.jp/~jr3tgs/7cw10wtrxagc.htmlに参考になる情報を見つけました。
TS-830のAGCは3SK73の第2ゲート電圧で制御していますが、第1ゲート電圧で特性がかなり変わっています。

上図はJR3TGSさんのサイトより借用

結局のところ、入力信号レベルに対するAGC電圧は、AGCアンプの特性そのもの（実際には逆特性）だと思います。
FETはバラツキが大きいので、個体誤差も結構大きいと思われます。

信号レベルを落とすと（10dBu、S3程度)、Sメータが多少ふらついてます。
入力レベルに対するAGC電圧変化が小さい（＝AGCアンプのゲイン変化大）ので、ふらつきやすい方向です。
AGC回路の電解コン劣化も考えられると思います。

とりあえず、普通に使えるようにはなりましたが、折を見て 今後もメンテナンスは続きます。。。

(2020/02/08)
7MHz CW  外付け 60dB ATT

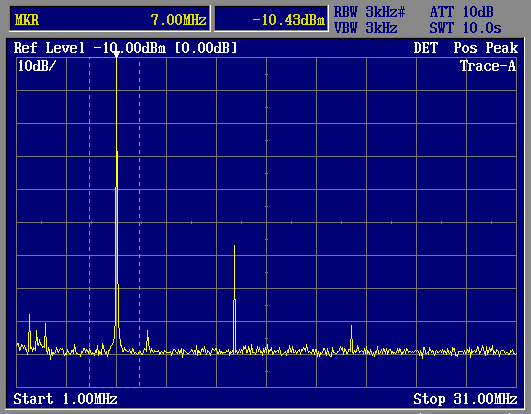

ロードを抜ききって、IPディップを取った「軽い状態」、約90W、第2高調波 -55dBc。
-50dBcで新スプリアス規定クリアらしいからなるほどOKなわけだ。
第3高調波は-80dBc、7MHzの隣に見えるのはIFの8.6MHz。
7MHzと8.6MHzの混変調1.6MHzなどもみられるがいずれも微弱。

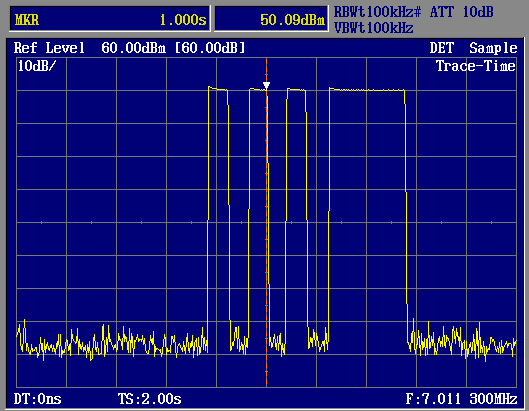

ゼロスパンCW波形
